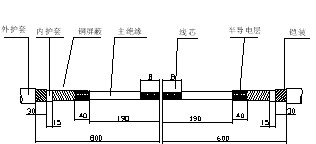

10kV冷缩单芯中间连接安装工艺

二、套入冷缩接头主体：
1. 从开剥长度较长的一端电缆套入冷缩接头主体，
较短的一端套入编织铜网。
注意：冷缩接头主体套入时，塑料拉出条方向靠内，在抽出前勿松开焊点。

三、压接中间连接管，收缩中间接头
1. 用压接钳按要求压接中间连接管，且打磨光滑
(注意:若连接管两端出现缝隙,用半导电带填实)，
同时用半导电层带缠绕两层。从一端外半导电层端
口向铜屏蔽层量取30mm，用PVC胶带缠绕标识，作
为一端收缩定位点。从标记带起量取440mm，(注意：
5002、6302电缆量取400mm,8002电缆量取400mm)作
为另外一端收缩定位点。均匀涂抹硅脂膏。
2. 将冷缩接头对准收缩定位点后抽出塑料支撑
条使接头自然收缩，调整居中即可然后在中间连
接管两端与电缆半导屏蔽层之间缠绕密封胶，搭
接≥30mm，外面包一层PVC胶带，应用于防水。

四、安装编织铜网及内地线
1.拉开编织铜网，套在接头主体上。并用扎条扎紧在铜屏蔽上。在长端将地线末端插入电缆，将地线绕包铜屏蔽层一周后引出，用恒力弹簧扎紧，把地 线拉到短端，以同样的方式用恒力弹簧扎紧，在恒力弹簧上缠绕两层PVC胶带，保证弹簧不会松脱。

五、缠绕PVC透明带与防水复合带
1.将已包好编织铜网及地线的电缆用PVC透明带缠紧。 (注意：勿包内护套部分)。防水胶带以二分之一的搭接方式包住两个钢铠端口之间所有部分。

六、连接外地线
1.用锯条及砂纸打磨钢铠，去掉防锈漆。用恒力弹簧 把另一根地线固定在钢铠的一端，并绕在防水胶带上 面至另一端钢铠，并用恒力弹簧固定。在恒力弹簧上 缠绕两层PVC胶带。用密封胶带包住钢铠部位，并搭 接外护套约30mm。用PVC透明带半搭接扎紧地线（注 意：勿包密封胶部位）。然后搭接约50mm外护套以1/2 缠绕第二层防水胶带至另一端外护套同样位置。

七、安装铠装带
1.戴好乳胶手套，打开铠装带外包装口，倒入少量冷水，捏揉数次取出。将铠装带外层朝内，从一端搭接外护套 100mm以1/2搭接方式至另一端外护套相同位置，然后回缠，直至将配套的铠装带全部用完。完成后须静置30分 钟以上后放能移动电缆。
