10KV冷缩单芯终端安装工艺

发布时间：2011-08-16　

1、按户内终端670mm（户外终端按760mm）长度剥去电缆外护套。 2、留切30mm钢铠，借用恒力弹簧固定，并打磨除漆，向上留取10mm的内护套。（非铠装电缆此步骤省略）

（图一）剥外护套、钢铠及内护套
1、按户内终端670mm（户外终端按760mm）长度剥去电缆外护套。
2、留切30mm钢铠，借用恒力弹簧固定，并打磨除漆，向上留取10mm的内护套。（非铠装电缆此步骤省略）
3、铜屏蔽端头用PVC带缠紧，以防松散，铜屏蔽皱褶部位用PVC带缠绕，以防划伤冷缩管，去除填充物。

（图二）固定接地线，缠绕填充胶及密封胶
1、将地线一端固定在打磨好的钢铠及铜屏蔽上并向下引出，用恒力弹簧固定好。
2、缠绕密封胶于电缆内、外护套上分别两层,再用填充胶将地线包绕至电缆平滑。
3、在填充胶表面缠绕两层PVC胶带，以便于抽取支撑条。
4、如用双地线，则铜屏蔽及钢铠分别用一条地线并用恒力弹簧固定，但两条地线不能短接。

（图三）安装冷缩护套管、绝缘管
1、将冷缩护套管套入电缆，抽头端朝下，将塑料支撑条按逆时针方向旋转着抽出，使护套管上端收缩搭接铜屏蔽约30mm。
2、再用绝缘自粘带和PVC胶带对护套管下端口进行包封。
3、将冷缩绝缘管以抽头端朝外套入电缆，搭接护套管端口下30mm处，再将塑料支撑条按逆时针方向旋转着全部抽出，使冷缩绝缘管收紧。
4、户内终端按端子孔深+200mm，户外终端按端子孔深+270mm，确定绝缘管剥切位
5、剥切多余的绝缘管，注意先用PVC胶带缠绕固定，然后环切，严禁轴向切割

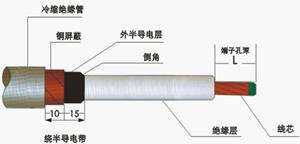

（图四）剥切铜屏蔽及外半导电层
1、沿冷缩管端头依次向上量取10mm长的铜屏蔽，15mm长的外半导电层，其末端倒角，并用砂纸打磨。注意切剥时勿伤主绝缘及外半导电层。
2、在铜屏蔽上包绕半导电带，尽量与绝缘管端口缠平并向半导电层端口做斜面平滑过渡。
3、按L=端子孔深的长度剥切线芯绝缘层，端头做45度倒角并打磨光滑。
4、用清洗纸清洗绝缘层表面。注意：应从芯线端往半导电层方向擦拭，切记不可来回擦拭。待清洗剂挥发后将硅脂均匀地涂在绝缘层表面。
5、在线芯上包绕PVC胶带。

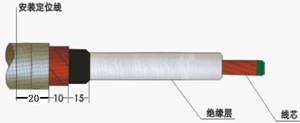

（图五）安装冷缩终端
1、从外半导电端口向下，户内终端45mm （户外终端45mm）处用PVC做标识。
2、将冷缩终端以抽头端朝外套入电缆，要求终端下端口与安装定位线对齐收缩。

（图六）压接端子，安装密封管
1、拆去线芯上的PVC保护带，用砂纸打磨掉线芯氧化层，将端子套入线芯，顶紧端子后用压线钳压紧并锉平棱角毛刺，将打磨后的金属粉末清理干净。
2、在端子下端口与终端上端口之间包绕两层红色密封胶，在两者之间进行搭接密封，再分别用绝缘自粘带和PVC胶带进行包封。
3、套入冷缩密封管，搭接终端约20mm长，抽取支撑条使之收缩，顶端用绝缘自粘带缠绕两层进行包封。至此终端安装完毕。

8.7/15kV冷缩单芯中间连接配套表

工艺配件

序号	名称	数量	单位	备注
1	冷缩中间连接	1	只
2	防水复合带	2	卷
3	铠装带	2	卷
4	地线	1	根
5	恒力弹簧	4	只
6	乳胶手套	2	双

电缆准备配件

序号	货品名称	数量	单位	备注
1	清洗纸	2	包
2	硅脂膏	1	支
3	抹布	1	条
4	手套	1	付
5	半导电自粘胶带	1	卷
6	透明带	1	卷
7	密封胶	6	条
8	PVC胶带	1	卷
9	铜网	1	根
10	砂布条	2	条
11	创可贴	1	个	请注意施工安全
12	小卷尺	1	个
13	扎带	2	条
14	安装说明书	1	份
